เครื่องติดตั้งสเตเตอร์เฟรมช่วยเพิ่มความแม่นยำในการประกอบมอเตอร์ได้อย่างไร

บทความบทคัดย่อ

A เครื่องติดตั้งเฟรมสเตเตอร์เป็นอุปกรณ์อัตโนมัติชิ้นสำคัญที่ใช้ในการผลิตมอเตอร์ไฟฟ้าและเครื่องกำเนิดไฟฟ้า ช่วยให้มั่นใจได้ถึงการติดตั้งแกนสเตเตอร์ที่แม่นยำ ทำซ้ำได้ และปราศจากความเสียหายในเฟรมมอเตอร์หรือตัวเรือน บทความนี้จะตรวจสอบว่าเครื่องติดตั้งเฟรมสเตเตอร์ทำงานอย่างไร เหตุใดจึงมีความสำคัญต่อสายการผลิตมอเตอร์สมัยใหม่ และพารามิเตอร์ทางเทคนิคมีอิทธิพลต่อผลผลิต ความสม่ำเสมอของคุณภาพ และความสามารถในการแข่งขันด้านการผลิตในระยะยาวอย่างไร คู่มือนี้ให้ข้อมูลอ้างอิงที่ครอบคลุมสำหรับวิศวกร ผู้เชี่ยวชาญด้านการจัดซื้อ และผู้มีอำนาจตัดสินใจในการผลิต ผ่านการวิเคราะห์เชิงโครงสร้าง คำอธิบายพารามิเตอร์ และคำถามที่พบบ่อย

สารบัญ

• 1. ภาพรวมผลิตภัณฑ์และวัตถุประสงค์หลัก
• 2. เครื่องติดตั้งสเตเตอร์เฟรมทำงานอย่างไร
• 3. อธิบายพารามิเตอร์ทางเทคนิคที่สำคัญ
• 4. การใช้งานทางอุตสาหกรรมและความเข้ากันได้
• 5. คำถามทั่วไปเกี่ยวกับเครื่องติดตั้งสเตเตอร์เฟรม
• 6. เครื่องติดตั้ง Stator Frame จะพัฒนาไปอย่างไร?
• 7. มุมมองแบรนด์และคำแนะนำในการติดต่อ

1. ภาพรวมผลิตภัณฑ์และวัตถุประสงค์หลัก

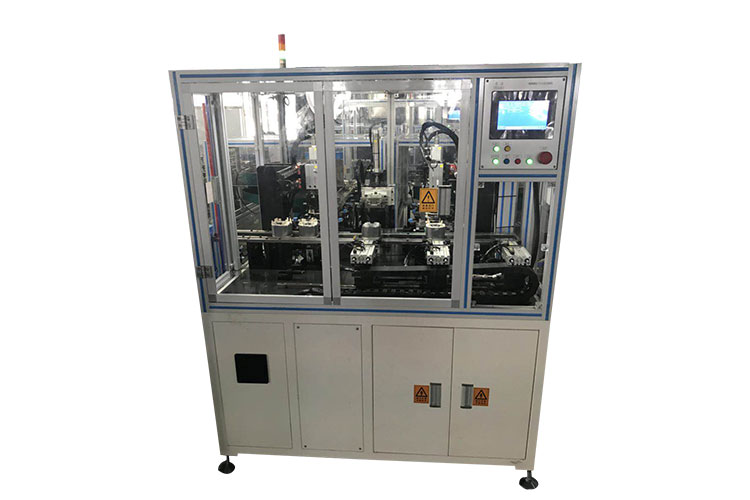

เครื่องติดตั้งเฟรมสเตเตอร์ได้รับการออกแบบมาให้กด ใส่ หรือประกอบแกนสเตเตอร์ลงในเฟรมมอเตอร์ในระหว่างกระบวนการผลิตมอเตอร์ได้อย่างแม่นยำ สเตเตอร์ซึ่งประกอบด้วยแกนเหล็กเคลือบและขดลวด จะต้องติดตั้งลงในเฟรมโดยต้องมีข้อกำหนดด้านศูนย์กลาง การจัดตำแหน่ง และการควบคุมแรงที่เข้มงวด การเบี่ยงเบนใดๆ อาจส่งผลให้เกิดการสั่นสะเทือน ความไม่สมดุลทางแม่เหล็กไฟฟ้า เสียงรบกวน หรือมอเตอร์ทำงานผิดปกติก่อนเวลาอันควร

วัตถุประสงค์หลักของเครื่องติดตั้งเฟรมสเตเตอร์คือการสร้างมาตรฐานขั้นตอนการประกอบที่สำคัญนี้ ด้วยการเปลี่ยนกระบวนการแบบแมนนวลหรือกึ่งอัตโนมัติ เครื่องจักรจะลดความแปรปรวนของมนุษย์ให้เหลือน้อยที่สุด ในขณะเดียวกันก็ปรับปรุงอัตราผลผลิต ความเร็วในการประกอบ และความสม่ำเสมอของผลิตภัณฑ์ บทความนี้มุ่งเน้นไปที่วิธีที่เครื่องจักรดังกล่าวบรรลุการติดตั้งแบบควบคุม พารามิเตอร์ใดที่กำหนดประสิทธิภาพของเครื่องจักร และเหตุใดจึงขาดไม่ได้มากขึ้นในการผลิตมอเตอร์ปริมาณมาก

2. เครื่องติดตั้งสเตเตอร์เฟรมทำงานอย่างไร

หลักการทำงานของเครื่องติดตั้งเฟรมสเตเตอร์นั้นขึ้นอยู่กับการควบคุมเชิงกลหรือการกดด้วยเซอร์โวรวมกับระบบการกำหนดตำแหน่งที่แม่นยำ เครื่องจักรจะจัดแนวสเตเตอร์และเฟรมโดยใช้เครื่องมือ เซ็นเซอร์ และกลไกนำทางแบบกำหนดเอง ก่อนที่จะใช้แรงในการติดตั้งที่ได้รับการควบคุม

โดยทั่วไป กระบวนการนี้ประกอบด้วยการโหลดสเตเตอร์ การวางตำแหน่งเฟรม การตรวจสอบการจัดตำแหน่ง การกดแบบควบคุม และการตรวจสอบหลังการติดตั้ง เครื่องจักรขั้นสูงผสานรวมเซอร์โวมอเตอร์และระบบป้อนกลับแบบวงปิดเพื่อปรับแรง ความเร็ว และระยะชักแบบเรียลไทม์ เพื่อให้แน่ใจว่าสเตเตอร์ถูกติดตั้งอย่างถูกต้อง โดยไม่สร้างความเสียหายให้กับชั้นฉนวนหรือการเคลือบเปลี่ยนรูป

ด้วยการรักษาพิกัดความเผื่อที่เข้มงวดตลอดกระบวนการ เครื่องจักรจึงรับประกันความสามารถในการทำซ้ำในรอบการผลิตหลายพันหรือหลายล้านรอบ ซึ่งเป็นสิ่งสำคัญสำหรับผู้ผลิตมอเตอร์ขนาดใหญ่

3. อธิบายพารามิเตอร์ทางเทคนิคที่สำคัญ

การทำความเข้าใจพารามิเตอร์ทางเทคนิคถือเป็นสิ่งสำคัญในการประเมินเครื่องติดตั้งเฟรมสเตเตอร์ พารามิเตอร์เหล่านี้ส่งผลโดยตรงต่อความแม่นยำในการติดตั้ง รอบเวลา และอายุการใช้งานของอุปกรณ์ ตารางต่อไปนี้สรุปข้อกำหนดเฉพาะที่อ้างอิงโดยทั่วไปและความสำคัญของข้อกำหนดเหล่านั้น

พารามิเตอร์เหล่านี้ควรได้รับการประเมินโดยสัมพันธ์กับข้อกำหนดการออกแบบมอเตอร์ ปริมาณการผลิต และระดับระบบอัตโนมัติ การเลือกข้อกำหนดแรงหรือความแม่นยำที่ไม่เหมาะสมอาจนำไปสู่อัตราเศษที่เพิ่มขึ้นหรือปัญหาด้านคุณภาพที่ซ่อนอยู่

4. การใช้งานทางอุตสาหกรรมและความเข้ากันได้

เครื่องจักรติดตั้งโครงสเตเตอร์มีการใช้กันอย่างแพร่หลายในหลายอุตสาหกรรมที่ต้องอาศัยมอเตอร์ไฟฟ้าและเครื่องกำเนิดไฟฟ้า การใช้งานทั่วไป ได้แก่ มอเตอร์อุตสาหกรรม มอเตอร์ฉุดของยานยนต์ ระบบ HVAC เครื่องใช้ในครัวเรือน และอุปกรณ์พลังงานทดแทน

ความเข้ากันได้กับรูปทรงสเตเตอร์และวัสดุกรอบที่แตกต่างกันคือการพิจารณาที่สำคัญ สามารถกำหนดค่าเครื่องจักรสำหรับอะลูมิเนียม เหล็กหล่อ หรือโครงเหล็ก รวมถึงความสูงของปึกการเคลือบต่างๆ การออกแบบเครื่องมือแบบโมดูลาร์ช่วยให้สามารถเปลี่ยนแปลงระหว่างรุ่นมอเตอร์ได้อย่างรวดเร็ว ซึ่งสนับสนุนกลยุทธ์การผลิตที่ยืดหยุ่น

5. คำถามทั่วไปเกี่ยวกับเครื่องติดตั้งสเตเตอร์เฟรม

เครื่องติดตั้งเฟรมสเตเตอร์ป้องกันความเสียหายต่อขดลวดได้อย่างไร

เครื่องใช้แรงที่ควบคุมพร้อมการตอบสนองแบบเรียลไทม์ เพื่อให้มั่นใจว่าแรงกดในการกดจะยังคงอยู่ในขีดจำกัดที่ปลอดภัย ระบบนำทางที่แม่นยำและระบบการจัดตำแหน่งป้องกันความเค้นด้านข้างที่อาจสร้างความเสียหายให้กับฉนวนหรือขดลวดทองแดง

ความแม่นยำในการติดตั้งได้รับการตรวจสอบระหว่างการทำงานอย่างไร?

มีการตรวจสอบความแม่นยำโดยใช้ดิสเพลสเมนต์เซนเซอร์ โหลดเซลล์ และเครื่องเข้ารหัสตำแหน่ง ส่วนประกอบเหล่านี้จะตรวจสอบความยาวระยะชัก เส้นโค้งแรง และตำแหน่งเบาะนั่งสุดท้ายเพื่อยืนยันการติดตั้งที่ถูกต้อง

เครื่องจักรหนึ่งเครื่องสามารถรองรับมอเตอร์หลายรุ่นได้อย่างไร

ฟิกซ์เจอร์ที่เปลี่ยนได้ ระบบควบคุมที่ตั้งโปรแกรมได้ และพารามิเตอร์การกดที่ปรับได้ ทำให้เครื่องจักรเครื่องเดียวสามารถรองรับสเตเตอร์และขนาดเฟรมที่หลากหลายโดยมีเวลาหยุดทำงานน้อยที่สุด

6. เครื่องติดตั้ง Stator Frame จะพัฒนาไปอย่างไร?

การพัฒนาเครื่องจักรติดตั้งโครงสเตเตอร์ในอนาคตได้รับแรงหนุนจากความต้องการมอเตอร์ประหยัดพลังงาน ยานพาหนะไฟฟ้า และการผลิตอัจฉริยะที่เพิ่มขึ้น การผสานรวมกับการวิเคราะห์ข้อมูล ระบบตรวจสอบย้อนกลับ และ Digital Twins กำลังกลายเป็นเรื่องปกติมากขึ้น

เครื่องจักรขั้นสูงคาดว่าจะรวมอัลกอริธึมแบบปรับเปลี่ยนได้ซึ่งจะปรับพารามิเตอร์การกดโดยอัตโนมัติตามความแปรผันของวัสดุ วิวัฒนาการนี้สนับสนุนความสม่ำเสมอที่สูงขึ้น ลดเวลาการตั้งค่า และกลยุทธ์การบำรุงรักษาเชิงคาดการณ์ทั่วทั้งสายการผลิต

7. มุมมองแบรนด์และคำแนะนำในการติดต่อ

ในขณะที่การผลิตมอเตอร์ทั่วโลกยังคงก้าวหน้า อุปกรณ์ประกอบที่มีความแม่นยำมีบทบาทสำคัญในการรักษาความสามารถในการแข่งขัน SHUAIRUI® มุ่งเน้นไปที่การส่งมอบเครื่องติดตั้งเฟรมสเตเตอร์ที่ออกแบบมาเพื่อความแม่นยำ ความเสถียร และความน่าเชื่อถือในการปฏิบัติงานในระยะยาวในสภาพแวดล้อมทางอุตสาหกรรมที่หลากหลาย

ด้วยการออกแบบกลไกให้สอดคล้องกับระบบควบคุมอัจฉริยะชูอิรุ่ย®โซลูชั่นสนับสนุนผู้ผลิตที่ต้องการคุณภาพที่สม่ำเสมอและกำลังการผลิตที่ปรับขนาดได้ สำหรับข้อมูลจำเพาะโดยละเอียด ตัวเลือกการปรับแต่ง หรือการให้คำปรึกษาด้านการใช้งาน ผู้มีส่วนได้เสียได้รับการสนับสนุนติดต่อทีมงานด้านเทคนิคถึงหารือเกี่ยวกับข้อกำหนดของโครงการและกลยุทธ์การดำเนินงาน
